两步法

该方法提高了PET容器的耐熱性，提高了可用性。ASB兩步雙吹熱定型技術。

过去二十多年来，ASB不断地开发和改进双次吹塑热定型的方法。采用这种方法生产的容器具有独特的性质，使PET树脂的用途拓展到新的市场领域。

高耐热容器成型技术
热定型容器通常应用于需要加热杀菌的果汁、茶饮料、菜酱、调味汁以及其它对细菌敏感的制品。一般的罐装或者巴氏加热杀菌温度大约在65℃到95℃之间，视乎要灌装那类产品。

热定型还可用于需要进行高温清洗的可回收/可再次灌装的容器。它可最大限度减小瓶子收缩，使容器具有更坚硬、耐刮擦等其他优点。

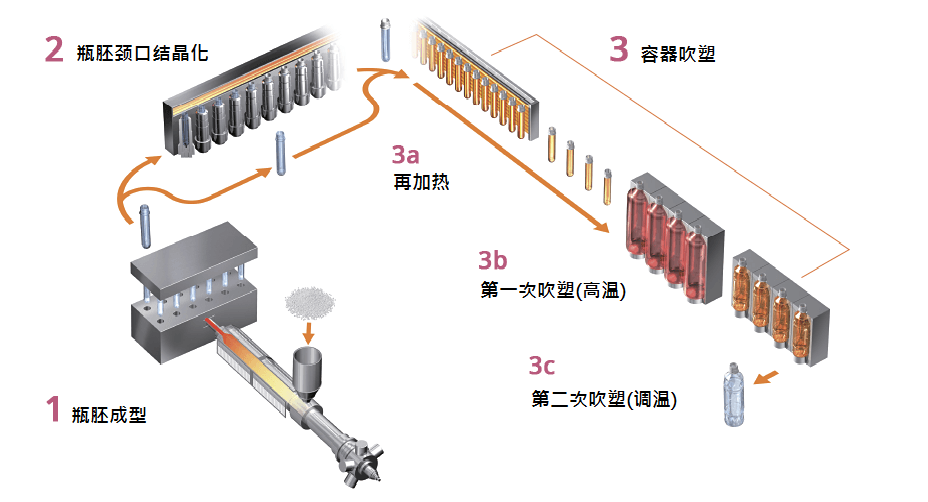

１瓶胚成型
PM系列瓶胚成型机使用注塑模具生产瓶胚 (就如普通二步法成型一样)。如果瓶口需要结晶，成型瓶口直径会比目标瓶口尺寸稍微大一点。

２瓶胚颈口结晶化
CM系列是把瓶口结晶的装置。并不是所有瓶子瓶口需要结晶的。要视乎瓶口设计、灌装程序和所用瓶盖类型而定。

３容器吹塑
可使用我们HSB系列的任何一款吹瓶机，瓶胚经过再加热后进行拉伸吹塑成型。有关HSB工艺的详细内容，请参考以下三个步骤。

３a 再加热
瓶胚再加热至适合拉伸吹塑成型的温度。至此，成型工艺与常规二步法拉伸吹塑成型相同，但后续工艺就不同了。

３b 第一次吹塑(高温)
在HSB系列机器中，第一次吹塑模电加热至175℃以上，该吹塑模具比目标容器尺寸大20%左右。吹塑完成后，高压空气从容器中排出，但吹塑模还会保持关闭一段时间。高温可使成型容器实现部分结晶，而且容器还会收缩，起到消除PET聚合物链中应力的效果。

３c 第二次吹塑(调温)
收缩并完成部分结晶化的容器被送入二次吹塑模，吹塑成最终形状。此模具温度加热到大约95℃。最终可以得到结晶率高且残留应力低的成品容器。该容器能够在最高95℃*的温度下进行热灌装和灌装后的加热杀菌处理。
